Langkah-Langkah Merangkai Kabel Straight dan Cross

Langkah-langkah merangkai kabel Straight dan Cross

Pertama persiapkan alat dan bahan yang dipersiapkan seperti

a. Tank Crimping

Tank Crimping adalah alat untuk memotong kabel UTP dan untuk menjepit ujung konektor,dan bentuknya hampir sama dengan Tank biasa yang sering kita lihat atau temui.



b. Kabel UTP

Kabel UTP kita gunakan untuk saling menghubungkan jaringan internet dan di dalam kabel UTP ini terdapat 8 helai kabel kecil yang berwarna-warni

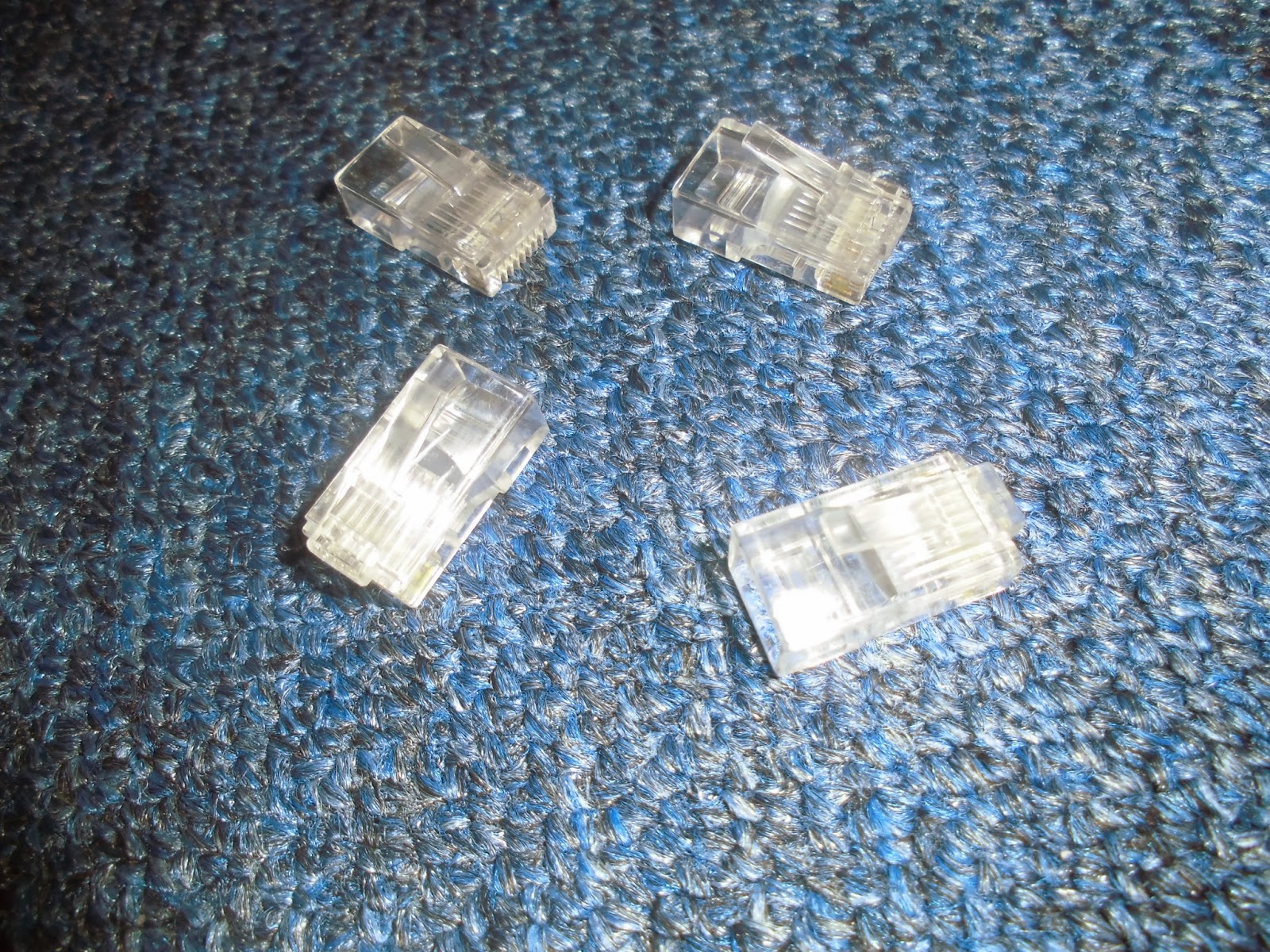

c. Konektor RJ-45

Konektor RJ-45 adalah alat yang di pasang pada ujung kabel UTP tujuanya agar kabel dapat dipasangkan pada port LAN. Konektor RJ-45 harus dipasangkan pada ujung kabel UTP apabila tidak maka Kabel UTP tidak akan berguna.



d. LAN Tester

LAN tester adalah sebuah alat yang digunakan untuk pengecekan kabel UTP yang telah terpasanag RJ-45 atau RJ-11.

Cara Membuat Kabel Straight

Kabel straight berfungsi  untuk koneksi antar perangkat yang berbeda jenis, seperti antara komputer ke switch, komputer ke hub/bridge, router ke switch, router ke bridge dsb. Cara membuat kabel straight sebagai berikut :

1. Kupas bagian ujung kabel UTP, kira-kira 2 cm.

2. Buka pilihan kabel, luruskan dan urutankan kabel sesuai standar gambar.

3. Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,

4. Masukan kabel yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar dengan posisi sebagai berikut:

Putih Orange - Putih Orange

Orange - Orange

Putih Hijau - Putih Hijau

Biru - Biru

Putih Biru - Putih Biru

Hijau - Hijau

Putih Coklat - Putih Coklat

Coklat – Coklat

5. Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada konektor RJ-45 sudah "menggigit" tiap-tiap kabel. biasanya akan terdengar suara "klik".

            Pada saat percobaan kabel straight dapat dibuktikan dengan menyalanya lampu lan taster yang sesuai urutan dari satu sampai delapan.

Contoh penggunaan kabel straight adalah sebagai berikut :

• Menghubungkan antara computer dengan switch
• Menghubungkan computer dengan LAN pada modem cable/DSL
• Menghubungkan router dengan LAN pada modem cable/DSL
• Menghubungkan switch ke router
• Menghubungkan hub ke router

Cara Membuat Kabel Cross

Pada kabel cross berfungsi untuk koneksi peer to peer antara perangkat yang sejenis. Contohnya dari komputer ke komputer, dari komputer ke router, dari switch ke switch dsb. Membuat kabel cross memiliki langkah yang hampir sama dengan kabel straight, perbedaan hanya terletak pada urutan warna dari kedua ujung kabel. Berbeda dengan kabel straight yang memiliki urutan warna sama di kedua ujung kabel, kabel cross memiliki urutan warna yang berbeda pada kedua ujung kabel.

Putih Orange - Putih Hijau

Orange - Hijau

Putih Hijau - Putih Orange

Biru - Biru

Putih Biru - Putih Biru

Hijau - Orange

Putih Coklat - Putih Coklat

Coklat - Coklat

Langkah-langkahnya sebagai berikut :

1.         Kupas bagian ujung kabel UTP, kira-kira 2 cm.

2. Buka pilihan kabel, luruskan dan urutankan kabel sesuai standar gambar.

3. Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,

4. Masukan kabel yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar

5. Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada konektor RJ-45 sudah "menggigit" tiap-tiap kabel. biasanya akan terdengar suara "klik".

            Pada saat percobaan kabel cross dapat dibuktikan dengan menyalanya lampu lan taster yang tidak sesuai urutan tapi secara acak. Seperti pin 1 disambungkan ke pin 3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2.

Contoh penggunaan kabel cross over adalah sebagai berikut :

• Menghubungkan 2 buah komputer secara langsung
• Menghubungkan 2 buah switch
• Menghubungkan 2 buah hub
• Menghubungkan switch dengan hub
• Menghubungkan komputer dengan router
